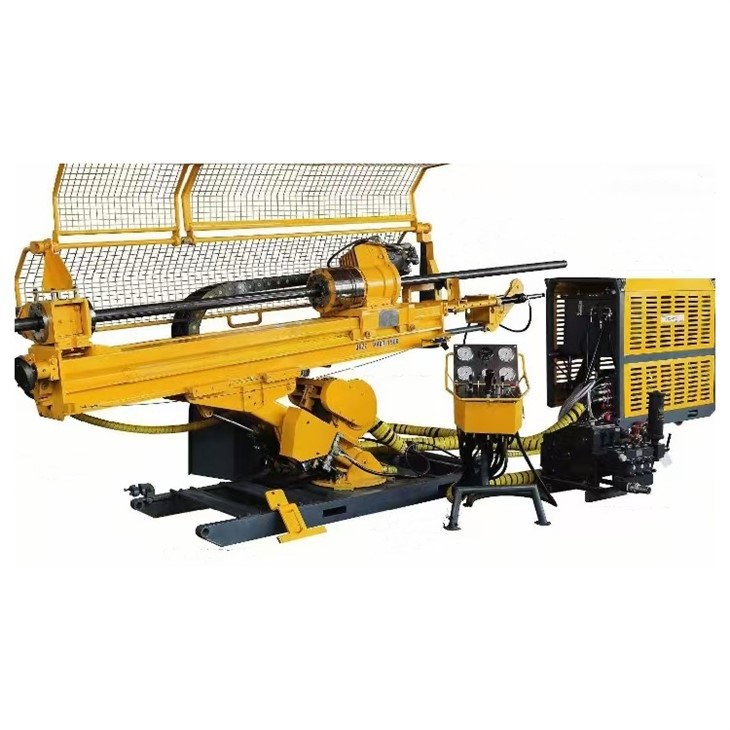

油圧地下ドリルリグ



AsdrillのX5シリーズ油圧アンダーグラウンドドリルリグは、20年間の野外探査体験に基づいて、地下鉱山トンネルなどの囲まれた-囲まれたスペース向けに設計された特殊なコアサンプリングデバイスです。地下ドリルは、完全に油圧伝送とモジュラー設計を備えており、狭いトンネルの通路をナビゲートできるようにします。高-パワーディーゼルエンジン（電動モーターはトンネル電源にオプションです）を装備し、機器は荷重-敏感な油圧システムと組み合わせて、正確に有効になります掘削、給餌、持ち上げ操作の制御。



油圧地下ドリルリグは、φ56-φ90mmからのドリルロッドと互換性があり、穴を200 - 700メートルの深さまでドリルできます（モデルに応じて）。垂直、傾斜（0-90度）、およびコアサンプリング、構造探索、水文学調査などの地質調査の主要な要件を満たす水平方向の重要な要件を満たす多方向掘削操作を実行できます。さらに、インテリジェントな制御システムとデータ収集モジュールにより、掘削深度、回転速度、圧力などのパラメーターのリアルタイム記録を有効にし、探索データの正確な分析のための信頼できるサポートを提供します。











機械重量	2300kg
機械体重	1220kg（ベースを含む）
パワーキャリッジ重量	1000kg
操作テーブル重量	80kg







ドリル直径（mm）	ドリルロッドの直径（mm）	ドリル深さ（m）
		下向き	水平	上向き
95（HQ）	89	350	300	200
75（NQ）	71	500	400	300
59（BQ）	55.5	700	550	350







パワーヘッドは、主にモーター、ギアボックス、スプリングチャックで構成されています。パワーヘッドチャックとドリルパイプホルダーは同期的に制御され、ブレーカーが装備されており、ドリルパイプを簡単に除去し、掘削効率を向上させます。

マックス。速度rpm	1000rpm
マックス。トルク	700nm
-ホールディアを通して	97mm
能力を持って保持します	90kn





ドリルロッドホルダーは、金型スプリングクランプと油圧で開いた、通常は閉じたデザインを備えています。油圧が失われた場合、それは自動的に閉じて、安全性と信頼性のためにドリルロッドを固定します。

-ホールディアを通して	97mm
能力を持って保持します	90kn





ボードフィードと抽出はどちらも油圧駆動型であり、コンパクトなデザイン、高飼料力、簡単なメンテナンス、長寿命を提供します。

フィードストローク	1600 mm
供給力/抽出力	65kn/90kn
供給速度	0.5 m/s





モーターには、デュアル可変ポンプ、230Lオイルタンク、吸引/返品オイルフィルターが装備されています。油圧油は、水-冷却されたチラーによって冷却され、電気油ポンプも含まれています。

定格電力	55 kW
メインポンプの最大流量	140 l/min
メインポンプの最大圧力	25 MPa
補助ポンプの最大流量	40 l/min
補助ポンプの最大圧力	20 MPa





オペレーターテーブルは、パイロット制御システムを備えており、高い統合、単純な労働-節約、および低油圧ショックを提供します。オプションの負荷-センシングシステムにより、高効率と省エネが保証されます。





水平方向のターンテーブルにより、ベースがしっかりと固定されているときに、ドリルリグが360度水平に回転できます。これは、単一の場所から複数の穴を掘削し、労働強度を大幅に低下させ、探査効率を改善するのに最適です。





ベースブラケットに固定され、マシン本体で回転します。

ワイヤーロープ層の数	1	2	16	17
ロード（kn）	6	5.3	2.6	2.5
ロープ容量（m）	25	53	570	620
ロープスピード	95	101	207	215
ワイヤーロープの直径	φ6mm
最大流量	80L/min
作業圧力差	10mpa
モーターモデル	R2K-80
ブレーキ開口圧力	2.5〜2.8mpa
削減比	1:4.5
